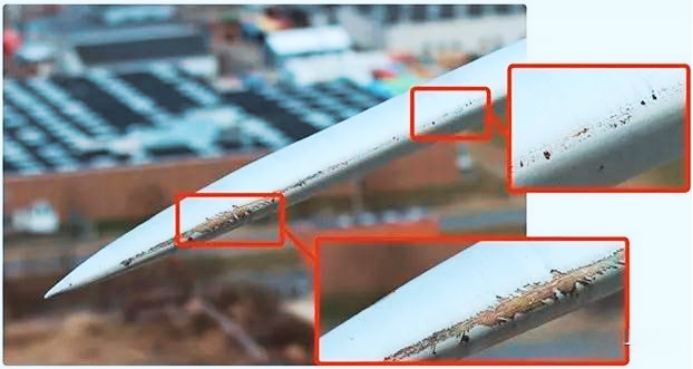

风机叶片前缘侵蚀的物理本质是高速颗粒（雨滴、砂粒）冲击材料表面产生的微切削与疲劳剥落。当叶尖线速度超过80 m/s时，直径1 mm的雨滴撞击动能可达数焦耳，局部瞬时压力高达GPa级，传统涂层难以承受这种高应变率载荷。

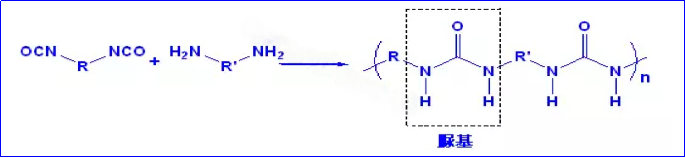

聚脲弹性体涂层之所以在叶片前缘防护中表现优异，源于其独特的分子结构与力学响应特性。聚脲是由异氰酸酯组分与氨基化合物反应生成的高分子材料，其分子链中含有大量脲键，形成硬段与软段交替的微相分离结构。硬段提供强度和耐热性，软段赋予柔韧性和高弹性，这种“刚柔并济”的结构使其在高速冲击下呈现典型的橡胶态增韧行为。

从能量耗散机制看，聚脲涂层属于典型的“柔性牺牲层”。当雨滴或砂粒撞击涂层表面时，涂层通过大变形将冲击能转化为弹性能和热能，而非将应力直接传递给叶片基材。其低弹性模量（通常在数十至数百兆帕）可有效降低冲击接触应力，而高断裂伸长率（可达300%以上）确保涂层在多次冲击后仍保持完整性。此外，聚脲材料的阻尼特性能够吸收高频振动分量，进一步减缓疲劳损伤累积。

相比之下，传统聚氨酯涂层硬度偏高、弹性不足，在高速冲击下易产生脆性开裂；而普通橡胶材料虽然弹性好但耐磨性差。聚脲涂层实现了高弹性与高耐磨的平衡，其耐磨性能远优于常规弹性体。这种技术特性使其特别适用于风沙严重或降雨频繁的风电区域。
综上所述，聚脲弹性体涂层并非简单的“厚涂保护”，而是基于材料科学设计的结构化防护方案。掌握其技术机理，有助于风电场技术人员科学选材与合理应用。
