第一个问题：叶片前缘磨损到底有多严重？
这不是一个小问题。在叶尖线速度超过90米每秒的工况下，一滴普通雨水的撞击能量相当于一颗小口径子弹。单支叶片每年要承受数百万次这样的冲击。涂层一旦失效，裸露的玻璃钢基材会加速磨损，形成麻面甚至沟槽，气流流过时产生湍流，升阻比下降，发电效率随之衰减。行业统计显示，前缘侵蚀严重的风电场，年均发电量损失可达3%至8%。第二个问题：传统防护为什么不够用？
目前主流叶片出厂配置多为聚氨酯弹性涂层，其性价比适合一般环境。但在高侵蚀等级场址——如年降雨量大、沙尘频发或近海盐雾区——聚氨酯体系的耐雨蚀疲劳寿命往往只有3年左右。超出这个期限后，涂层会逐渐出现微裂纹、剥落，直至完全失效。而叶片本身的设计寿命通常是20年，这意味着在叶片全生命周期内需要多次维修或重涂，累积成本相当可观。
第三个问题：聚脲比聚氨酯强在哪里？

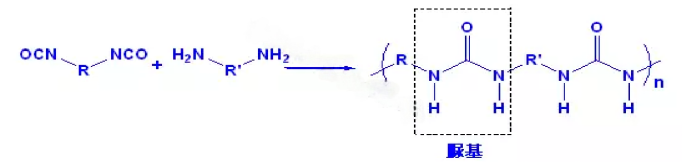

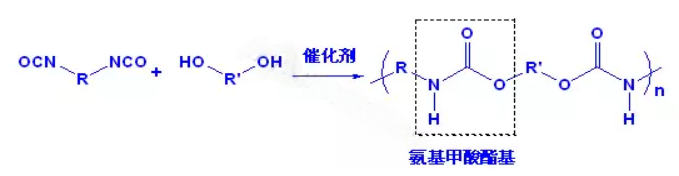

两者同属弹性体，但分子结构不同。聚氨酯的硬段由氨基甲酸酯键构成，聚脲则由脲键构成。脲键的极性和氢键密度更高，赋予材料更高的拉伸强度与断裂伸长率平衡。通俗地说，聚脲更“韧”——既能拉伸到原长的数倍而不断裂，又能承受反复冲击而不疲劳。在ASTM G73雨蚀测试中，优质聚脲涂层的质量损失率仅为普通聚氨酯的三分之一到二分之一。
相比传统涂料的刷涂或辊涂，聚脲需要专用的双组分高压无气喷涂设备，对操作人员的技术要求更高。但其优势在于：一次喷涂即可达到设计厚度（通常300至500微米），固化速度极快（数十秒至数分钟表干），可大幅缩短施工窗口期。对于在役叶片修复，采用高空平台或绳索技术均可作业。需要注意的是，基材处理质量是决定防护效果的首要因素——打磨清洁不到位，再好的材料也无济于事。
第五个问题：成本上划算吗？
聚脲方案的初始投资高于聚氨酯约50%至100%，但按全生命周期核算反而更经济。以一台2兆瓦机组为例，聚脲防护可使叶片前缘首次大修时间从3年延长至8年以上，20年寿命期内减少2至3次维修作业。每次维修涉及的停机损失、高空作业平台租赁及人工费用合计可达数万元。综合考虑电量损失避免和维修成本节省，聚脲方案的静态投资回收期通常在2至3年，之后进入纯收益期。
