本文从电化学基本原理出发，系统阐述锂离子电池的充放电机制，并深入分析由内短路诱发的“热失控”链式反应机理，揭示锂电池火灾高能量密度、强复燃性及产毒性的本质原因，为理解储能安全与消防处置提供理论依据。
锂离子电池是一种典型的“摇椅式电池”（Rocking Chair Battery），其能量存储与释放依赖于Li⁺在正负极材料间的可逆脱嵌以及电子在外电路的定向移动。
1.锂离子电池基本构造
正极：通常采用层状氧化物（如NCM、NCA）或聚阴离子化合物（如LFP），作为锂源。
负极：多采用石墨或硅碳复合材料，作为储锂载体。
电解质：由锂盐（如LiPF₆）溶解于有机溶剂（如EC、DEC）组成，承担Li⁺传输功能。
隔膜：微孔聚烯烃薄膜（PE/PP），物理隔离正负极，同时允许Li⁺通过。
2.锂离子电池充放电过程

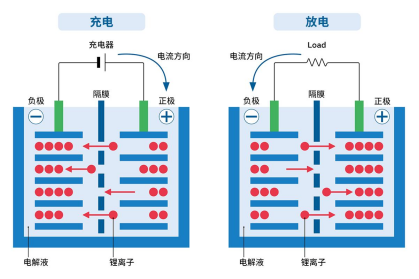

充电过程（嵌锂）：在外加电场作用下，正极材料中的Li⁺脱离晶格，穿过电解液与隔膜，嵌入负极石墨层间；同时，为保持电荷平衡，等价电子经外电路流向负极。
放电过程（脱锂）：Li⁺从负极脱嵌，经电解液回迁至正极晶格；电子则经外电路负载流向正极，产生直流电。

核心机理：电池内部并无电流“流过”，仅有离子迁移和物质的化学变化。电池的性能取决于电极材料的锂离子扩散系数与电子电导率。

锂电池火灾并非单纯的物理燃烧，而是电化学失效引发的剧烈放热化学反应。其核心痛点是热失控（Thermal Runaway）。
1. 热失控过程

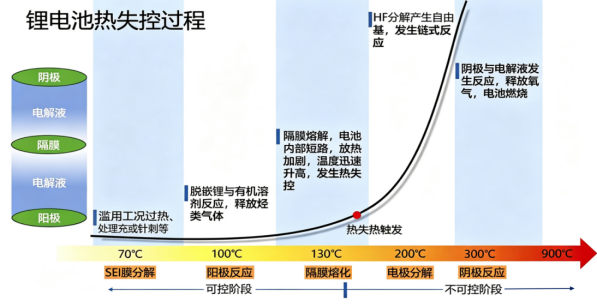

锂电池热失控是一个随温度升高的连锁反应过程，按照温度节点与反应特征，可将其分为可控阶段与不可控阶段：
1.1 触发诱因（滥用工况）
热失控的起点通常是外部“滥用工况”，包括过热、过充、针刺或挤压等。这些因素破坏了电池内部的电化学平衡，为后续的副反应提供了初始能量或物理条件。
1.2. 70℃ ~ 100℃：SEI膜分解（可控阶段）
当温度升至约70℃以上，负极表面的SEI膜（固态电解质界面）开始分解。这是一个吸热/放热转折点，SEI膜破裂后会暴露出新鲜的嵌锂碳表面，引发后续的副反应。此时若及时降温，电池尚可控。
1.3. 100℃ ~ 130℃：阳极反应（可控阶段向不可控过渡）
温度继续升高，嵌锂碳（阳极）与电解液中的有机溶剂发生反应，释放烃类气体（如甲烷、乙烯等），同时伴随少量放热。此时电池内部压力开始上升，若散热不畅，温度将进一步加速。
1.4. 130℃左右：隔膜熔化（热失控触发点）
当温度达到约130℃，隔膜（通常为PE/PP材质）熔融收缩甚至穿孔，导致正负极直接接触，发生内部短路。这一步是热失控的“开关”——内部短路瞬间释放大量焦耳热，使温度呈指数级上升，进入不可控阶段。
1.5. 200℃左右：电极分解（不可控阶段）
高温下，正极材料（如三元NCM、钴酸锂等）与电解液剧烈反应，释放氧气；同时负极也可能进一步分解。氧气的出现使燃烧反应加剧，放热速率急剧提升。
1.6. 300℃以上：阴极反应与全面燃烧（不可控阶段）

正极材料彻底分解，大量氧气与电解液蒸气混合，引发剧烈燃烧。同时，电解液中的LiPF₆分解产生HF（氟化氢）等剧毒气体，形成“火+毒”的双重危害。温度可飙升至900℃以上，直至反应物耗尽。

2. 链式反应特征
热失控是一个典型的正反馈过程：初始放热 → 温升 → 加速放热 → 剧烈温升。一旦达到触发温度（Ttrig），反应将无法自行终止，直至反应物耗尽。
基于上述机理，锂电池火灾表现出与传统火灾截然不同的特性，构成了当前消防安全的巨大挑战。
1.自供氧燃烧特性
不同于A类（固体）或B类（液体）火灾依赖外部大气供氧，锂电池正极材料（特别是三元材料）在高温下分解释放出大量O₂。这导致即使将电池完全浸没于惰性气体或水中，燃烧反应依然可以在内部持续进行。
2.高能量密度与热释放速率
锂电池的能量密度可达汽油的1/3至1/2。在热失控状态下，能量在极短时间内释放。实验数据显示，单个18650电芯热失控释放的热量可引燃相邻电芯，形成“多米诺骨牌效应”（Propagation of Thermal Runaway），导致整个模组或簇级火灾。
3. 复燃与潜伏热

明火扑灭后，电池内部可能仍存在“死区”（Dead Zones），残留的活性锂金属（Li-C Alloy）或炭黑仍处于高温状态。当冷却不充分时，残留物接触水分或空气会再次发生剧烈氧化反应，导致复燃。这要求消防处置必须具备长时间的降温与监控能力。

锂电池的安全问题本质上是热力学稳定性与动力学性能之间的矛盾。深入理解锂离子在微观尺度下的迁移规律，以及宏观尺度下的热失控传播机制，是研发高效热管理系统（BTMS）和新型灭火抑制技术的前提。
